Đá Mài, KIẾN THỨC KỸ THUẬT
Tại sao đá mài khuôn mẫu nhanh mòn khi mài thép cứng
Th3
Tại sao đá mài khuôn mẫu nhanh mòn khi mài thép cứng? (Kinh nghiệm thực tế từ xưởng)
Trong quá trình gia công khuôn, đặc biệt khi mài thép đã tôi (SKD11, SKD61, NAK80…), nhiều anh em thường gặp tình trạng đá mài nhanh mòn, hao đá bất thường, dù sử dụng các dòng phổ biến như

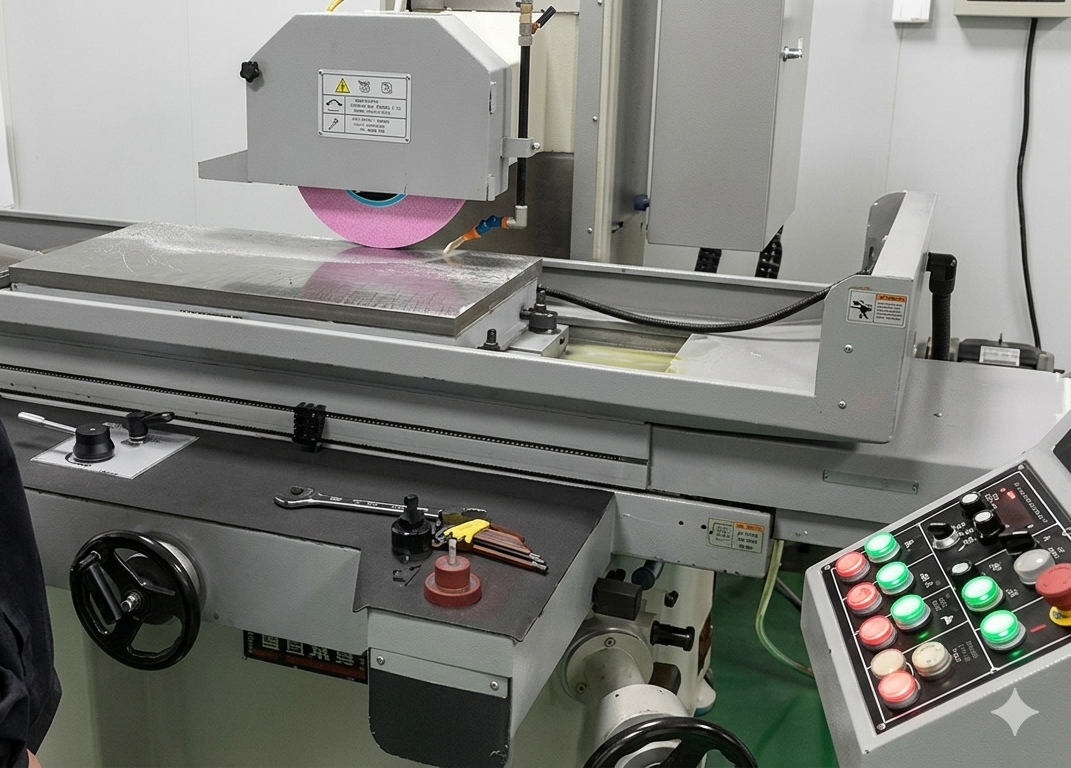

👉 đá mài PA46K 400x50x127
👉 đá mài PA46K 350x40x127
👉 đá mài PA46K 180x32x31,75
Vậy nguyên nhân thực sự nằm ở đâu? Đây là những gì mình đã rút ra sau nhiều năm làm khuôn thực tế.
1. Nguyên lý cốt lõi: Thép càng cứng → đá mài càng nhanh mòn
Nhiều người nghĩ đá mài mòn là do đá “kém chất lượng”. Nhưng thực tế:
👉 Khi mài vật liệu cứng, hạt mài bị cùn rất nhanh, lực cắt tăng lên và hạt sẽ bị bong ra khỏi đá.
✔ Điều này dẫn đến:
- Đá mòn nhanh hơn bình thường
- Hao đá nhiều
- Phải sửa đá liên tục
💡 Đây là cơ chế tự mài sắc (self-sharpening) – hoàn toàn bình thường khi mài thép cứng.
2. Chọn sai độ cứng đá mài – nguyên nhân số 1 (90% người gặp)
Rất nhiều xưởng đang dùng đá quá cứng khi mài thép cứng.
Sai lầm phổ biến:
- Nghĩ đá cứng sẽ bền hơn → chọn đá Z, Y, X
- Thực tế: đá không tự nhả hạt → bị “lì đá”
Hậu quả:
- Nhiệt tăng cao
- Cháy bề mặt khuôn
- Đá mòn không đều (mòn cục bộ)
👉 Nguyên tắc chuẩn:
- Thép càng cứng → dùng đá càng mềm
✔ Ví dụ thực tế:
- PA46K là mức trung bình → phù hợp đa số
- Nhưng nếu mài thép > HRC 60 → nên giảm xuống J hoặc H
3. Tốc độ mài và áp lực quá lớn
Một lỗi cực kỳ phổ biến trong xưởng:
👉 Ép đá quá mạnh để “ăn nhanh”
Thực tế:
- Lực ép lớn → hạt mài bị phá hủy nhanh
- Nhiệt tăng → làm yếu liên kết đá
- Gây mòn đá cực nhanh
💡 Kinh nghiệm:
- Mài thép cứng = “ăn từ từ nhưng ổn định”
- Không ép – để đá tự cắt
4. Không dùng dung dịch làm mát (coolant)
Đây là lý do khiến đá mài “bay như giấy”.
Khi không có coolant:
- Nhiệt độ tăng cực cao
- Hạt mài bị cháy
- Liên kết đá bị phá vỡ
👉 Kết quả:
- Đá mòn nhanh gấp 2–3 lần
- Bề mặt khuôn bị cháy, rạn nứt
5. Cấu trúc hạt mài không phù hợp
Không phải đá nào cũng giống nhau.
So sánh nhanh:
- Corundum trắng (WA): mài thép cứng tốt
- PA (Pink Aluminum Oxide): bền hơn, ít vỡ hơn
- CBN/kim cương: cao cấp, ít mòn nhất
👉 Nếu bạn đang dùng:
✔ Thì đây là dòng ổn định – kinh tế – phù hợp đa số xưởng khuôn, nhưng vẫn cần chọn đúng điều kiện mài.
6. Diện tích tiếp xúc quá lớn
Một yếu tố ít người để ý:
👉 Diện tích tiếp xúc càng lớn → đá càng nhanh mòn
Ví dụ:
- Mài phẳng toàn bộ mặt khuôn lớn
- Mài sâu một lần
👉 Giải pháp:
- Chia pass mài
- Mài từng lớp mỏng
7. Không sửa đá (dressing) đúng cách
Đá mài không sửa = xác định mòn nhanh.
Khi không dress đá:
- Bề mặt đá bị lì
- Hạt mài không còn sắc
- Tăng ma sát thay vì cắt
👉 Hậu quả:
- Mòn đá cực nhanh
- Bề mặt xấu
Cách khắc phục để tăng tuổi thọ đá mài (kinh nghiệm xưởng)
✔ Chọn đúng đá:
- Thép cứng → đá mềm hơn (H–K)
- Ưu tiên dòng PA hoặc WA
✔ Tối ưu thông số:
- Giảm lực ép
- Tăng tốc độ phù hợp
✔ Luôn dùng dung dịch làm mát
✔ Dress đá định kỳ
✔ Chia bước mài:
- Không ăn sâu
- Không mài “tham”
Kết luận
Việc đá mài khuôn mẫu nhanh mòn khi mài thép cứng không phải do đá kém, mà chủ yếu do:
- Sai độ cứng đá
- Sai kỹ thuật mài
- Không kiểm soát nhiệt
- Không bảo trì đá
👉 Nếu tối ưu đúng, các dòng như:
- đá mài PA46K 400x50x127
- đá mài PA46K 350x40x127
- đá mài PA46K 180x32x31,75
vẫn có thể đạt hiệu suất cao + tiết kiệm chi phí + bề mặt đẹp.
NDU là đơn vị nhập khẩu và phân phối đá mài công nghiệp chất lượng cao, chuyên phục vụ gia công khuôn mẫu và thép hợp kim. Với kinh nghiệm thực tế và đội ngũ kỹ thuật am hiểu, NDU cam kết mang đến giải pháp tối ưu về hiệu suất và chi phí cho doanh nghiệp.
📞 Liên hệ ngay: Mr Lê Dũng: 0969 533 582 để được tư vấn kỹ thuật và báo giá tốt nhất, giúp doanh nghiệp tối ưu hiệu quả gia công và nâng cao năng suất sản xuất.
